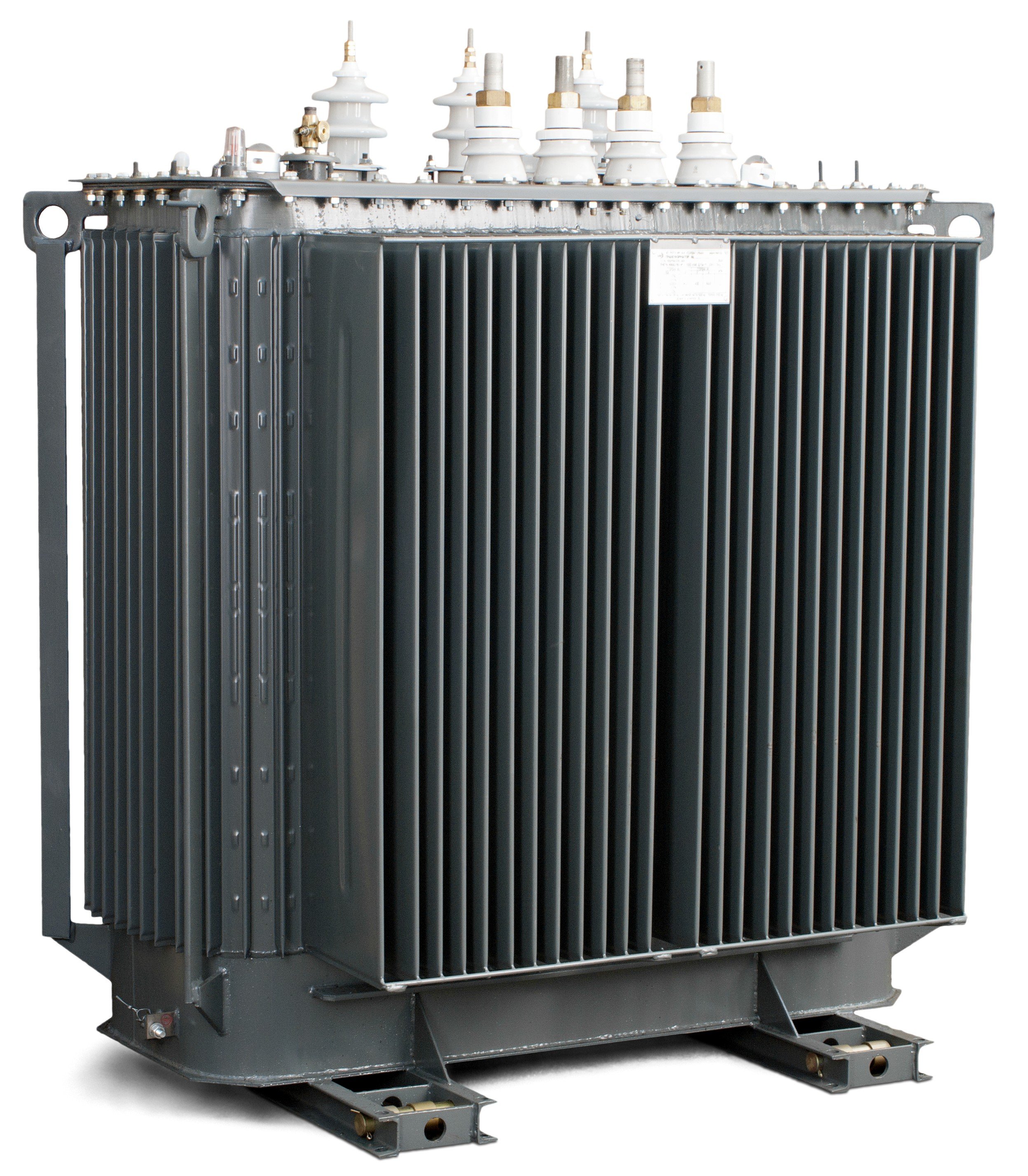

Трансформатор ТМГ21-1000/10/0,4 У/Ун-0 У1

Расшифровка  обозначения трансформатора
Т – трехфазный,
М – масляное охлаждение за счет естественной циркуляции воздуха и масла,
Г – герметичный,
У1 – может эксплуатироваться  на открытом воздухе при температуре от -45°C до +40°C
У/Ун-0 – соединения обмотки “звезда-звезда”
Производитель –  Минский электротехнический завод имени В. И. Козлова

Конструктивные особенности модели ТМГ

Баки трансформатора  имеют овальную форму, маслорасширитель отсутствует. Под верхней рамой бака располагаются крюки, с их помощью производится подъем трансформатора и бака в сборе при погрузке. Болт заземления, кран/пробка для взятия проб и пробка для спуска масла расположены внизу бака. Вводы ВН и НН находятся на крышке. Обмотка НН выполнена из алюминиевой фольги. Межслоевая изоляция выполнена из бумаги типа DDP, которая в процессе сушки обмоток спекается.

В трансформаторах данного типа окисления масла не происходит, поскольку оно не контактирует с воздухом. Также модели ТМГ не требуют анализа и восстановления первоначальных свойств масла. Указатель на крышке бака позволяет визуально контролировать уровень масла. С помощью маслоуказателя можно дополнительно производить контроль предельного нижнего уровня по наличию индикатора в стеклянной колбе. Кроме этого, данная модель трансформатора не требует профилактического ремонта и дополнительных затрат на ввод в эксплуатацию.
